在半導體封裝領域，DFN（雙邊扁平無引腳）封裝因其小尺寸、高導熱性和優良的電性能被廣泛應用，而高效精準的劃片機正是確保DFN封裝質量的關鍵。

在集成電路電子元件向精密微型與高度集成方向發展中，晶圓厚度越來越薄、晶圓尺寸越來越大、芯片之間的線寬、切割槽以及芯片尺寸逐漸微縮，這對劃切技術提出更加苛刻的要求。

高穩定性、高精度、高效率與智能化已成為劃片機的核心標桿。對于DFN封裝材料切割而言，如何選擇合適的劃片機設備直接關系到封裝質量和生產成本。

01 DFN封裝切割的挑戰

DFN封裝作為一種先進的雙邊扁平無引腳封裝形式，其結構特點決定了切割工藝面臨諸多挑戰。DFN封裝體積小、引腳數量多，切割精度要求極高。

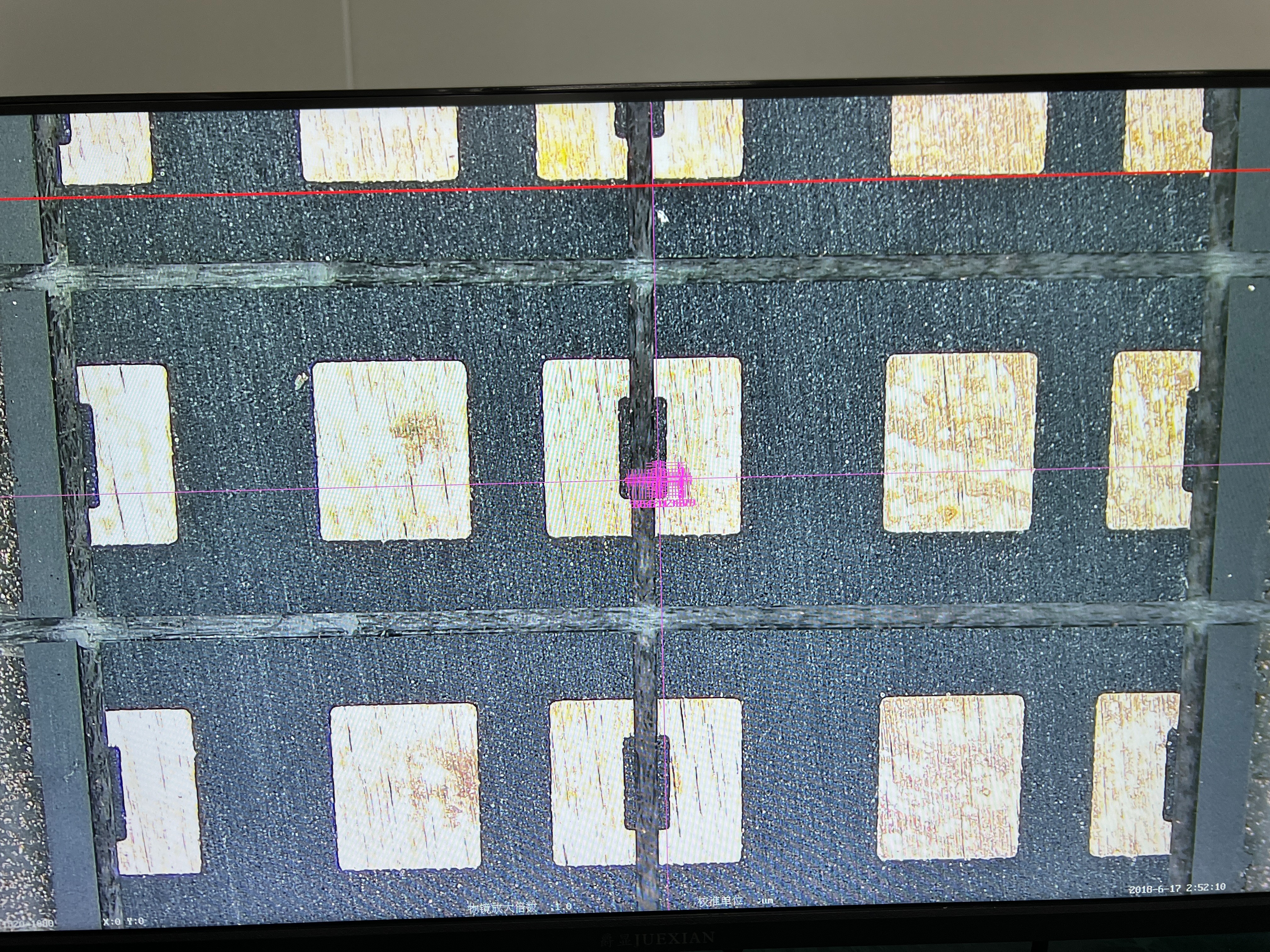

切割過程中需保持封裝體完整性，避免出現裂紋、崩邊和剝落等缺陷。這些缺陷可能對芯片造成直接損壞，也可能影響芯片的后續封裝和后續使用可靠性。

切割質量直接關系到DFN封裝的機械穩定性和長期可靠性，任何微小的切割瑕疵都可能成為芯片使用過程中的潛在故障點。

此外，DFN封裝材料的多樣性也增加了切割難度。不同材料在機械性能上的差異要求劃片機能夠靈活調整切割參數，以適應不同的切割需求。

02 劃片機技術選型指南

選擇適合DFN封裝切割的劃片機，需從技術原理、精度要求、生產規模和預算范圍多維度考量。

明確切割需求

首先要明確加工材料類型。對于傳統的硅基DFN封裝，機械切割（金剛石刀片）即可滿足需求。如果是特殊材料的DFN封裝，如陶瓷或金屬基板，則需要考慮材料的脆性和硬度，選擇更合適的切割方式。

切割精度是DFN封裝切割的核心指標之一。線寬（切割道寬度）和切割深度一致性至關重要。機械切割通常為20-50μm，對于更精細的DFN封裝，可能需要更高精度的切割能力。

生產規模也是選型的重要參考因素。研發和小批量生產可選擇手動或半自動劃片機，而中大批量生產則需全自動劃片機，支持自動上下料和連續生產。

技術路線比較

目前主流的劃片機技術包括刀輪劃片、激光劃片和等離子劃片。刀輪劃片機（DICING SAW）采用金剛石刀片高速旋轉，通過物理切削分離晶圓，具有成本低、速度快的優點，切割速度可達300mm/s，適合大部分硅基晶圓。

激光劃片機采用紫外激光或紅外激光燒蝕材料，形成切割道，無接觸切割、精度高（線寬<10μm）、適合復雜形狀和超薄晶圓，但設備成本較高。

等離子劃片機通過反應離子刻蝕去除切割道處的材料，無物理應力、無碎屑，但速度慢、設備復雜。

對于大多數DFN封裝應用，刀輪劃片和激光劃片是更為常見的選擇。

03 博捷芯劃片機的核心技術優勢

博捷芯作為國產劃片機領域的佼佼者，其設備在DFN封裝切割中展現出顯著優勢。博捷芯劃片機在切割精度、崩邊控制、切割線寬一致性等核心指標上達到或接近國際先進水平，能滿足先進封裝和薄晶圓切割的嚴苛要求。

高精度切割技術

博捷芯劃片機采用高剛性運動平臺與精密控制，確保切割過程的高速、穩定和精準定位。

其智能視覺系統集成了高精度自動對焦、圖像識別和刀痕檢測功能，能實現復雜芯片的高精度對位和切割過程監控，這對于DFN封裝的精密切割至關重要。

博捷芯的主軸技術也十分出色，采用高速空氣主軸或電主軸，轉速可達60,000-100,000 RPM以上，保證了切割質量和效率。

廣泛材料適應性

博捷芯劃片機不僅能高效切割硅晶圓，還能處理化合物半導體（如SiC，GaN）、玻璃、陶瓷等易碎材料，應用范圍廣。這種廣泛的材料適應性使得博捷芯劃片機能夠應對多種類型的DFN封裝材料切割需求。

智能化功能

博捷芯劃片機具備切割參數優化、應力控制、除塵等能力，軟件系統提供友好人機界面和數據分析功能。這些智能化功能大大提升了DFN封裝切割的效率和質量一致性，降低了操作難度。

04 博捷芯具體機型推薦

針對DFN封裝切割，博捷芯有多款機型可供選擇。

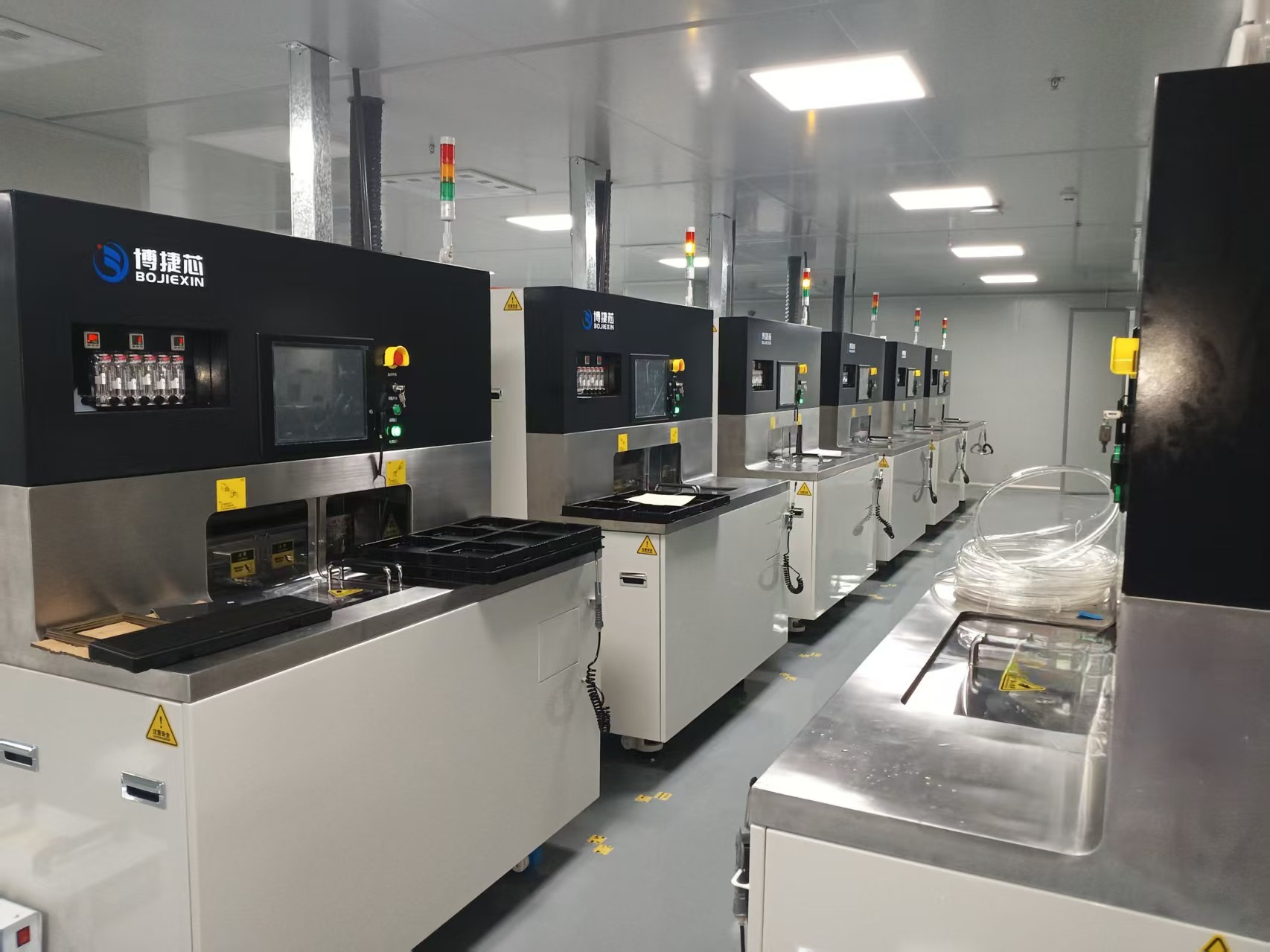

BJX3666A雙軸半自動劃片機

BJX3666A雙軸半自動劃片機配置了大功率對向式雙主軸，兩個軸上均配置了NCS和專用顯微鏡，大幅度減少對準和檢查時間，從而降低人工成本、提高生產效率。

該設備采用高精密進口主要配件，T軸采用DD馬達，重復精度1um，穩定性極強。其雙CCD視覺系統使性能達到業界一流水平，兼容6”-12”材料。

博捷芯3666A實現了晶圓從裝片、對準、切割、清洗到卸片的半自動化操作。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉，將晶圓或器件沿切割道方向進行切削或開槽。

在切割技術方面，該設備實現了微米級無膜切割技術（視產品而定），切割精度達1μm，設備定位精度達0.0001mm。

05 博捷芯市場應用實例

博捷芯劃片機已成功導入國內多家知名封測大廠的生產線，這是對其設備性能和可靠性的最有力證明。在DFN及相關封裝切割領域，博捷芯設備表現卓越。

博捷芯劃片機專為高精度、高效率切割場景設計，幫助企業突破生產瓶頸。其12寸雙軸全自動劃片機采用雙工位同步切割，12寸大尺寸晶圓適配，雙軸獨立運行，切割效率較單軸提升顯著。

對于LED燈珠精密切割，博捷芯劃片機展現出了顯著優勢。采用先進的刀輪切割技術和自動化控制系統，確保切割過程中的高精度和一致性，滿足LED燈珠對尺寸和形狀的嚴格要求。

博捷芯半導體設備已獲得LED顯示屏及面板領域頭部廠商的認可，其設備集成大功率直流主軸、高分辨率視覺對位系統，可將切割精度控制在1μm、設備定位精度達0.0001mm。

隨著5G、物聯網、人工智能等新興產業的快速發展，半導體產業將迎來更廣闊的市場空間。博捷芯劃片機為這些前沿技術領域提供了精密切割保障，也成為中國半導體設備走向世界的一張名片。
