在存儲芯片(DRAM/NAND)制造中,晶圓劃片是將整片晶圓分割成單個芯片(Die)的關鍵后道工序。隨著芯片尺寸不斷縮小、密度持續增加、晶圓日益變?。ㄓ绕鋵?duì)于高容量3D NAND),傳統劃片工藝帶來的崩邊、裂紋、應力損傷成為制約良率和產能提升的核心瓶頸之一?,F(xiàn)代高精度晶圓切割機通過一系列技術創新,有效應對這些挑戰,成為推動存儲芯片產能躍升的關鍵力量。

核心瓶頸:晶圓劃片面臨的嚴峻挑戰)
1. 微型化與高密度:DRAM單元和3D NAND堆疊結構導致芯片尺寸微小,切割道寬度被壓縮至極窄(如30-50微米)。要求劃片位置精度極高,避免切傷芯片電路。
2. 超薄晶圓的脆弱性: 為容納更多堆疊層,3D NAND晶圓在劃片前需減薄至100微米以下(甚至<50微米)。超薄晶圓剛性極低,對切割應力異常敏感,極易產生裂紋、崩邊、分層甚至碎裂。
3. 材料與結構復雜性: 存儲芯片可能包含多層薄膜、金屬互連、低k介質等,其機械性能和粘附強度各異,增加了切割過程中產生分層或損傷的風險。
4. 產能壓力:12英寸晶圓包含數千至上萬顆芯片。劃片速度、設備穩定性和稼動率(OEE)直接影響整體生產效率和產能。
5. 良率殺手:劃片產生的微裂紋、崩邊、污染是導致后續封裝失效或早期產品失效的主要原因之一,直接拉低最終良率。
高精度切割機如何突破瓶頸?(聚焦刀片切割技術創新)

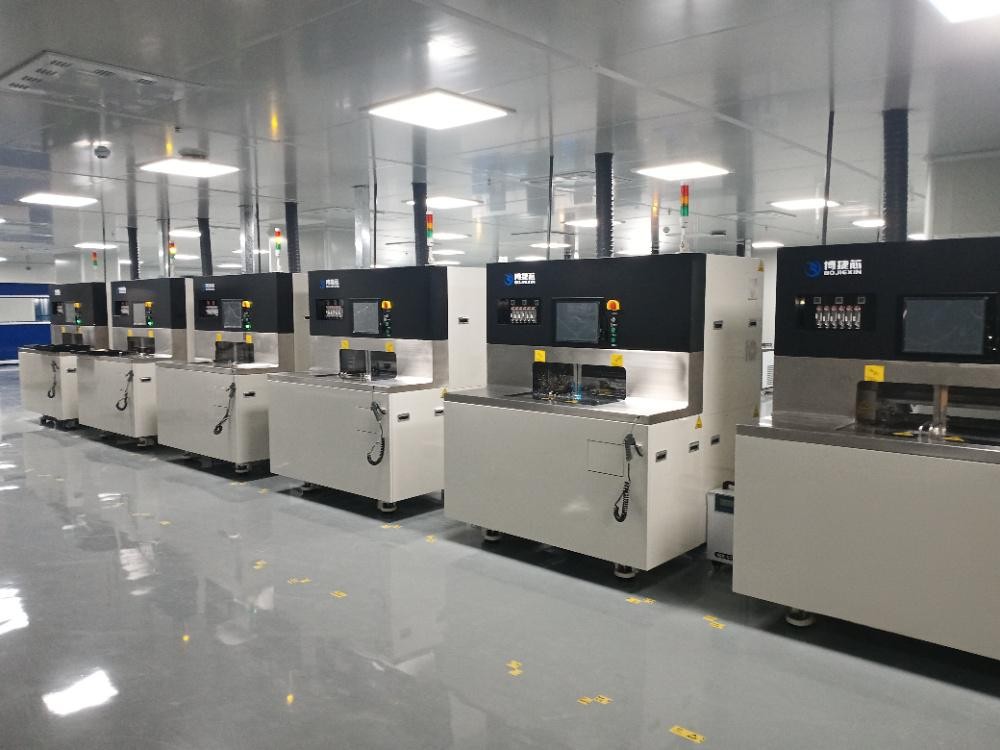

現代高精度切割機通過以下關鍵技術,顯著提升了對超薄、高密度DRAM/NAND晶圓的切割能力和效率:
1. 亞微米級超高精度運動與對準:
納米級運動平臺:采用高性能直線電機、空氣軸承和精密反饋系統,實現切割路徑的亞微米級定位精度和重復定位精度。
先進視覺系統:配備高分辨率光學系統和智能圖像處理算法,即使在極窄切割道上也能精準識別對準標記,確保刀片精確切入預定位置,避免切傷芯片。
實時動態補償:對晶圓翹曲、切割熱變形等進行實時測量與補償,保證全程切割精度。
2. 超薄金剛石刀片與精密主軸技術:
極薄刀片:使用厚度僅為15-25微米(甚至更?。┑母咂焚|(zhì)金剛石刀片。更薄的刀片意味著更小的切口寬度(Kerf Loss),允許設計更窄的切割道,顯著提高單晶圓有效芯片產出數量(直接提升產能)。
刀片優化: 針對不同材料(硅、化合物、低k介質等)和晶圓厚度,優化刀片金剛石顆粒度、結合劑和刃口形狀,平衡切割效率、壽命和邊緣質量。
超高轉速精密主軸:采用空氣軸承或混合軸承主軸,轉速可達60, 000 RPM 甚至更高。具備極高的剛性和旋轉精度,最大限度減少徑向跳動和振動,這是獲得光滑切割面和減少崩邊的關鍵。
主動溫控主軸:精密控制主軸溫度,防止熱膨脹影響切割精度。
3. 切割工藝優化與智能控制:
DBG:這是高精度切割機處理超薄晶圓的核心工藝!
步驟1(劃片):在晶圓正面、減薄前(此時晶圓較厚,強度高),使用切割機進行精確的、部分深度的切割(通常切割深度為最終芯片厚度的1/3到1/2),形成預設的溝槽。
步驟2(背面減薄):將晶圓翻轉,進行背面研磨減薄,直至溝槽深度暴露出來,芯片自然分離。
核心優勢:
避免超薄狀態切割:最脆弱的超薄狀態是在背面研磨后,此時芯片已通過正面預切溝槽實現分離,無需在超薄狀態下進行機械切割,從根本上規避了超薄晶圓易碎的問題。
大幅減少崩邊和應力:切割發生在較厚的晶圓上,應力更易控制,崩邊主要產生在強度較高的正面,且被限制在溝槽內,不會影響芯片有效區域。
提升良率:是提升超薄存儲芯片劃片良率的主流技術。
自適應切割參數:根據晶圓厚度、材料特性、切割位置(邊緣更易崩邊)實時動態調整切割速度、進刀速度、切割深度、冷卻液流量等參數,優化切割質量。
高級振動控制:采用主動/被動減振系統、高剛性機臺設計,有效隔離外部和內部振動,確保切割過程穩定,提升邊緣質量和精度。
4. 高產能與自動化集成:
高速切割:優化的運動控制、高剛性主軸和先進刀片技術允許更高的切割速度。
多主軸系統: 一臺切割機可配備多個獨立控制的切割主軸,同時進行多條切割道的作業,成倍提升單位時間產能,尤其適合大尺寸(12英寸)、高芯片數量的DRAM/NAND晶圓。
集成自動化:無縫對接研磨機、清洗機、晶圓環貼膜/解膜設備、檢測設備及物料搬運系統,實現全自動化的晶圓后道處理線,減少人工操作和晶圓等待時間,最大化設備利用率和整體生產效率。
對DRAM/NAND產能躍升的直接貢獻
1. 顯著提升劃片良率:通過DBG工藝、超高精度控制、超薄刀片和振動抑制,有效消除或大幅減少切割崩邊、裂紋和分層,直接降低因劃片環節導致的芯片失效,提升最終封裝良品率。良率提升是最直接的產能增益。
2. 增加單晶圓有效芯片產出:
更窄切割道:超薄金剛石刀片實現的極小切口寬度,允許設計更窄的切割道,在同樣面積的晶圓上布局更多芯片。
更小崩邊:高精度控制減少的崩邊尺寸,意味著芯片有效面積的損失更小,合格芯片數量增加。
3. 提高切割效率與設備產能:
高速切割與多主軸并行:大幅縮短單張晶圓的切割時間。
高自動化與高OEE: 減少換刀、校準、上下料等非生產時間,提升設備綜合利用率,實現單位時間內處理更多晶圓。
4. 賦能超薄高密度存儲芯片量產:DBG工藝與高精度設備的結合,是當前實現超?。?lt;100um)3D NAND晶圓穩定、高良率量產的關鍵技術保障。
5. 降低綜合制造成本:良率提升、單晶圓產出芯片增加、生產效率提高,共同攤薄了單顆存儲芯片的制造成本。
結論
高精度晶圓切割機,特別是結合了DBG(先劃后磨)工藝、超薄金剛石刀片、納米級運動控制、高剛性低振動主軸以及多主軸并行切割/高自動化等技術的先進設備,是突破當前DRAM和NAND閃存制造中晶圓分割瓶頸的核心利器。它通過在較厚晶圓上進行精密預切(DBG)規避超薄切割風險、利用極窄切口提升晶圓利用率、以高精度高穩定性保證切割質量、并通過高速高效提升生產節拍,直接且顯著地提升了存儲芯片的良率、單晶圓產出和整體產能,為滿足全球不斷增長的存儲需求提供了堅實的后道制造基礎。隨著存儲芯片持續向更小尺寸、更高堆疊演進,高精度切割機的技術創新將繼續扮演至關重要的角色。
